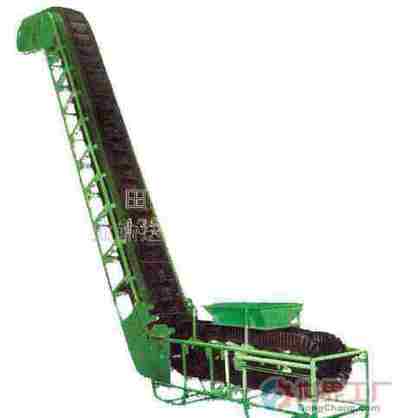

大倾角皮带输送机

发布日期：15-01-15 14:29:35 信息来源：田龙机械

该系列产品主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90º（70º以下最好），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃---+40℃范围内输送堆积密度为0.5-2.5t/㎥的各种散状物料。对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带。



（二）技术参数

带宽B		400		500		650		800		1000		1200		1400
挡边高H		60	80	80	120	120	160	160	200	160	240	200	300	240	400
最小横隔板间距		100	120	120	160	160	200	200	250	200	280	250	350	280	400
输送量（原煤、带速1m/s)㎥/h	30º	28	36	50	71	104	120	157	195	216	327	331	466	500	794
	45º	19	25	33	57	83	97	127	157	175	271	267	384	414	680
	60º	15	19	23	40	58	69	90	112	124	197	190	278	302	524
	90º	9	11	15	21	31	37	48	60	66	106	102	149	162	281
外形尺寸	头轮带面高H1	1200		1350		1615		1815		2000、2200		2300、2525		2525、2700
	尾轮带面高H2	690		800		950		1115		1250、1400		1600、1700		1600、1700
	中间段带面高H3	700		800		850		1115		850、1200		1400、1500		1600、1700
	中间段地脚宽B1	580		850		1020		1220		1440		1690		1890
注：本表中输送量按最小横隔板间计算，带速增减，输送量成倍增减，其他物料可参见此表确定
粒度mm							≤100mm			≤160mm			≤250mm
速度（m/s)	挡边高≤120mm			倾角≤30º			2			1.6
				倾角≤60º			1.6			1.25
	挡边高≤240mm			倾角≤30º			2.5			2			1.6
				倾角≤60º			1.6			1.6			1.0

（三）外形图





1.电动滚筒  2.头架  3.拍打装置  4.凸弧中间段  5.压带轮  6.中间架  7.中间架支腿  8.波状挡边胶带  9.凹弧中间架  10.加料段  11.改向滚筒  12.尾架  13.张紧装置



（四）选型

根据输送物料特性、倾角及输送量的大小，参照技术参数表，确定输送机的带宽，挡边高及带速大小。其中：

（1）           挡边输送带分常温（-20~50℃）、耐温（120℃以下）、耐高温（180℃以下）及耐酸碱耐油等几种；

（2）           输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2m/s）的办法提高输送量；

（3）           输送高度最大70m，最大粒度应小于挡边高30 ~40mm。

（4）           上托辊间距一般为1.2m，下托辊间距一般为1.2m，倾角大于60°时为2.4m，防跑偏挡辊间距为3 ~6m。L3标准为2200，最小1500。

（5）           功率估算按下表。



















大倾角胶带输送机简明选型计算表格



带宽B（mm)	挡边高H（mm)	30º		45º		60º		75º
		输送量（㎥/h)	功率（kw)	输送量（㎥/h)	功率（kw)	输送量（㎥/h)	功率（kw)	输送量（㎥/h)	功率（kw)
500	120	52.8	2.85	36.2	1.86	26.6	1.32	19.8	0.98
650	120	77.6	3.97	53.3	2.6	39	1.85	29	1.35
	160	105	5.44	76.3	3.57	56.2	2.56	41.6	1.86
800	160	133	6.99	96.6	4.59	71.2	3.28	52.6	2.38
	200	195	9.8	159.8	7.07	117.6	5.07	86.5	3.66





使用说明

1.本表仅适用于初步简易选型，最终选型结果应按计算结果确定。

2.本表中数据按胶带线速度V=1m/s，横隔板间距ts=0.25m，物料容量γ=1t/㎥，提升高度H=10m为假定条件计算，如条件不同应适当换算。

3.选型举例

已知：输送物料为煤，容重γ=0.8t/㎥，物料粒度A≤40mm，输送倾角β=45º，输送量Q=85t/h，输送高度15m，求所需带宽和带速以及电机功率。选求的胶带输送量应为85t/h÷0.8t/㎥=106.25㎥/h，然后在表中45°倾角列中查到B=800,H=160的输送量96.6㎥/h，最为接近，再将线速度改为1.25m/s，则胶带输送量成为96.6m³/h×1.25=120.75m³/h，即可满足使用要求。

相应所需功率为4.59kw×15m÷10m×1.25=8.6kw，可选电机功率为11kw。

4.横隔板形式根据输送机倾角大小选定：

   18º＜β≤40º T型，40º＜β≤60º C型，60º＜β≤90º TC型
