特点:NSE系列是我公司引进国外同类产品开发的一种新型垂直提升设备,广板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

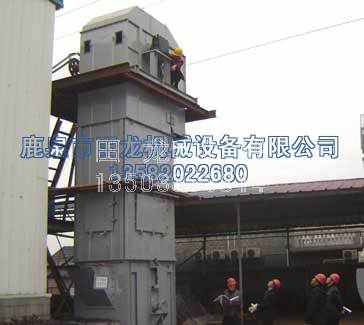

板链斗式提升机

NSE斗式提升机


板链斗式提升机工作原理:
    NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

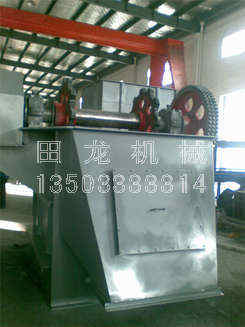

NSE提升机图纸

板链斗式提升机主要结构:
    NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

NSE斗式提升机
下部装置---安装有自动张紧装置。
NE系列板链斗式提升机主要部件特点:
1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。
3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
5.板链:链板采用 45 # HRC36~42

NSE板链斗式提升机

板链斗式提升机主要特点:
1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

高填充率耐磨料斗:
  1、斗子材料:16Mn耐磨板材。
  2、斗子填充率:75%-90%(因速度和物料而定)。
  3、带进料耐磨板。
  4、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
  5、统一胎模CO2气体保护满焊接,
  6、与链条连接的四孔一次冲压成型。

1、结构:由轮毂和分体齿圈组成。
2、材质:轮毂ZG45;齿圈20CrMo锻钢;高强度铰直栓。
3、技术数据:分低速12个齿,高速24个齿两种。
4、加工方法:线切割同步整体加工;安装后分割。
5、热处理方法:轮毂调质HB217-255;齿圈表面淬火硬度HRC55-60

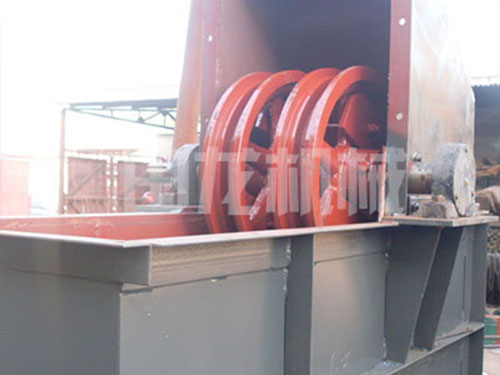

尾部链轮
1、材质:ZG35Mn。
2、技术数据:光轮无齿精车。
3、热处理:中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。

板链提升机的型号选用须知:
   作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:1.物料的形态:物料是粉状还是颗粒状还是小块状。2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。3.物料的比重:一般斗式提升

机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4.单位时间内的输送量。
   一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗式提升机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
