埋刮板输送机
无轴螺旋输送机
上一个
FU型链式输送机
下一个

埋刮板输送机是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散状物料的运输设备。埋刮板输送机结构简单,重量轻,体积小,密封性强,安装维修方便。它不但可水平输送,也可倾斜或垂直输送;可多点加料,多点卸料,工艺布置灵活,全封闭输送不污染环境。当发生过载时,抗冲击继电器马上切断电源,保护整机完好。我厂研制的新型埋刮板输送机采用板式刮板、头部卸料口加长、卸料拍打装置、中间宽卸料口以及加大弯曲短圆弧半径等措施,成功的解决了头部积料和尾部积料,同时MZ埋刮板输送机弯曲段不易堵料,极大的提高了埋刮板输送机的使用可靠性。技术性能优于其他厂家生产的普通型埋刮板机输送机,外形尺寸与普通埋刮板输送机基本相同。

埋刮板输送机应用范围为:物料容重0.2-1.8t/,温度低于100℃,含水率一般以手捏成团撒手后仍能松散为度,普通型埋刮板输送机可输送的物料如,碎煤、灰、水泥、粮食、化肥等。不宜输送的物料如,高温、有毒、易燃、粘性强、悬浮性流动性极强、极脆易破碎的物料等。

(二)选型设计要求

埋刮板输送机设有过载保护装置,可有效防止设备出现故障时,受到较大损坏。

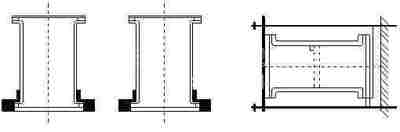

埋刮板输送机安装支架,由选用单位自行配置。安装支架在水平方向的间距,可参考安装尺寸图,垂直方向的间距一般为2.5-4m。水平用安装支架可做成支承式或压板式,垂直用安装支架做成框架式见图。头部安装支架应与壳体牢固焊接。

为了控制对埋刮板输送机给料和达到稳定操作的目的,一般应在贮斗料仓下部设置闸门或给料器(如K型往复式给料机、叶轮给料机等),这对流动性较好或容量大的物料尤为重要,否则物料对刮板压力很大,且会使加料段及尾部充满物料,引起弯道堵塞,产生过载。

对连接埋刮板输送机之贮斗、料仓、进料溜管及卸料溜槽等,要求溜角大于物料的安息角,使物料顺利通过,一般约为55°-60°为宜。

(三)   主要技术参数表

1.MS型埋刮板输送机

1MS型埋刮板输送机技术性能表

说明:表中输送量按物料输送效率为70%计算得出,功率按物料的内摩擦角45°、外摩擦角31°计算。物料密度增大,功率成比例增大。

(2)MS型埋刮板输送机结构尺寸表:



型号

槽宽

11kw

15-22kw

中间段

卸料口

B

f

f

B3

H

L4

J3

I3

n3

I4

n4

MS16

170

327



262

339

1500

450

130

4

165

2

MS20

210

347



302

419

1500

510

145

4

185

2

MS25

260

372



352

419

1500

550

155

4

210

2

MS32

330

407

460

422

601

2000

800

170

5

160

3

MS40

416

450

503

506

661

2000

800

170

5

190

3

MS50

516

500

553

606

741

2000

800

170

5

165

4

MS63

646

565

618

756

881

2000

800

170

5

200

4

MS80

820

650

705

930

991

2000

800

170

5

160

6

型号





H1

h1

F

F1

L3

D

J4

I5

n5

L5

H2

S

S1

MS16

422

216

480

60

800

288

640

170

4

700

339

150

300

MS20

422

216

500

60

850

288

700

185

4

920

419

200

380

MS25

422

216

530

60

900

288

740

195

4

1080

419

250

430

MS32

606

258

1525

175

2000

288

950

200

5

1200

601

300

640

MS40

666

258

1525

175

2000

288

950

200

5

1200

661

300

640

MS50

746

258

1525

175

2000

288

950

200

5

1200

741

300

640

MS63

886

258

1525

175

2000

288

950

200

5

1200

881

300

640

MS80

996

330

1475

125

2000

387

1050

200

5

1200

991

300

570

型号



H3

J1

B1

I

n

n1

I1

n2

I2

d2

MS16

450

250

410

115

2

2

160

4

120

Φ12

MS20

530

320

510

135

2

3

130

4

145

Φ12

MS25

660

410

600

160

2

3

160

5

134

Φ12

MS32

820

700

800

190

2

4

190

5

172

Φ14

MS40

860

700

890

150

3

4

150

5

190

Φ14

MS50

1000

700

1000

180

3

4

180

6

176

Φ14

MS63

1210

700

1260

175

4

4

175

8

165

Φ14

MS80

1420

900

1600

145

6

6

145

10

176

Φ16

MZ型埋刮板输送机

1MZ型埋刮板输送机技术性能表

型号

速度m/s

输送量

m²/h

物料密度

t/m³

上水平段长度Lm

最大功率

kw

5

10

15

20

25



MZ16

0.16

 8

1.0

3.5

3.9

4.4

4.8

5.2

5.5

0.20

10

1.0

4.5

5.0

5.5

6.1

6.6

7.5

0.25

12

1.0

5.6

6.3

6.9

7.6

8.2

11

0.32

15

1.0

7.0

7.9

8.7

9.5

10.4

15



MZ20

0.16

11

1.0

4.9

5.4

6.0

6.5

7.0

11

0.20

13

1.0

6.2

6.9

7.6

8.3

9.0

15

0.25

16

1.0

7.8

8.7

9.5

10.4

11.2

18.5

0.32

21

1.0

9.8

10.9

12.0

13.0

14.1

22



MZ25

0.16

16

1.0

8.2

9.0

9.8

10.6

11.4

11

0.20

21

1.0

10.3

11.3

12.2

13.2

14.2

15

0.25

25

1.0

12.9

14.1

15.3

16.5

17.7

18.5

0.32

32

1.0

16.2

17.7

19.2

20.8

22.3

22





MZ32

0.16

26

1.0

11.0

12.2

13.4

14.6

15.8

15

0.20

32

1.0

13.8

15.3

16.7

18.2

19.8

18.5

0.25

40

1.0

17.3

19.1

20.9

22.7



22

0.32

52

1.0

22.1

24.4

26.8

29.1

31.6

30

0.40

64

1.0

28.4

31.5

34.6

37.7



37

0.50

81

1.0

35.5

39.4

43.3

47.1



45







MZ40

0.16

40

1.0

18.5









18.5

0.20

51

1.0

19.0

21.0







22

0.25

63

1.0

28.9









30

0.32

81

1.0

37.0









37

0.40

101

1.0

45.0









45

0.50

126

1.0

51.7









55





MZ50

0.20

70

1.0

33.6

36.6







37

0.25

88

1.0

42.0









45

0.32

113

1.0

53.8









55

0.40

141

1.0

68.8









75

0.50

176

1.0

86









90



说明:

a.       表中输送量按物料输送效率为70%计算所得,功率按物料的内摩擦角45°、外摩擦角31°计算。物料密度增大,功率成比例增大。

b.       表中所列功率为MZ16-25提升高度为20mMZ32-50提升高度为13m时计算所得。

c.       当提升高度与上述高度不符时,其功率为上水平段功率(参照型号MZ确定)与垂直提升功率(参照同型号MC型确定)之和。





说明:

1H1L2尺寸系列为:2m1.5m、和0.8m

2L=F+L1+L6+1500

3L5=E+E1+1500

4、中间卸料口于现场安装焊接,位置在Y范围内选定。

5、所有刮板链条均为内向布置。
